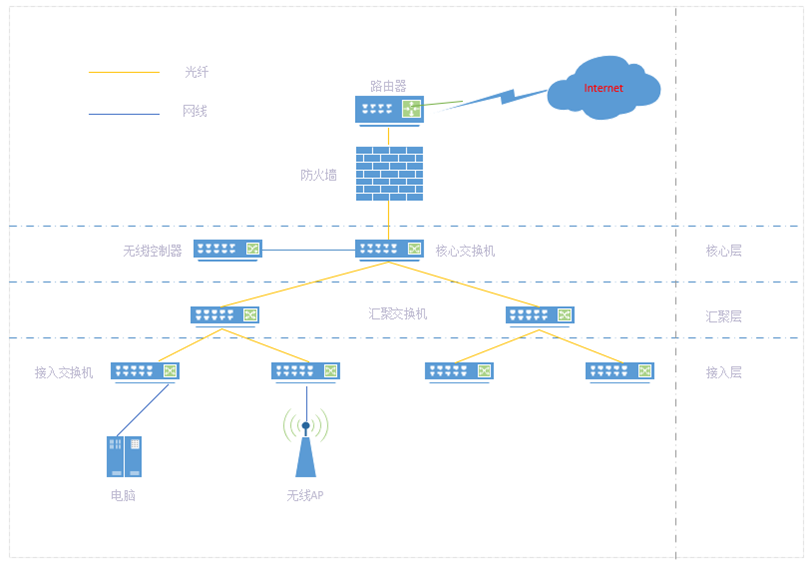

图中网络系统采用的是星型三层结构，各设备的主要功能是：

1.路由器：路由器是互联网的主要结点设备，主要用于不同网络的连接；

2.防火墙：用入侵、病毒防范；

3.核心交换机：是整个网络的数据交换设备；

4.无线控制器：用于无线设备的智能控制；

5.汇聚交换机：主要用于接入交换机的集合，一般情况下，根据连接的总接入需求确定；

6.接入交换机：用于终端设备的接入；

7.无线AP用于：用于无线设备的接入；

8.终端设备：电话、手机、Ipad等。
